Индикация режима
Светодиодная индикация отражает текущий режим работы базовой станции.
Синхронизация сети
Синхронизация классических БС осуществляется от IPBL, базовых станций IP-DECT - по радиоэфиру.
Базовые станции DECT
Для организации микросотовой сети в системе Ascom IP-DECT применяются базовые станции (БС) серий IPBS и BS3x0. Радиус действия БС в штатной комплектации*1 составляет от 20 до 300 метров и находится в прямой зависимости от ее физического окружения (фактура стен и перекрытий, оборудование, мебель и т.п.).
В зависимости от способа подключения к транспортной сети различают две категории БС - классические и IP-DECT.
Классические БС используют цифровые телефонные интерфейсы Upn на основе 2-х проводных линий связи. На качественных физических линиях гарантируется длинна выноса БС до 1,5 км.
БС IP-DECT подключаются к компьютерным IP сетям, через которые взаимодействуют с IP-АТС и другими компонентами системы. Физическая длинна каналов связи, в этом случае, практически не ограничена и зависит только от архитектуры самой IP сети - для выноса БС могут быть использованы как проводные, так и радиоканалы, оптические, спутниковые и/или другие физические линии.
—————
*1 Штатная комплектация БС предусматривает ее оснащение антеннами с коэффициентом усиления не более 3 dBi.
Классические DECT БС
Классические БС подключаются к контроллеру IPBL посредством двух интерфейсов Upn и поддерживают 8 радиоканалов DECT.
| Модель ⁄ Характеристики | ||
|---|---|---|
| Интерфейсы | ||

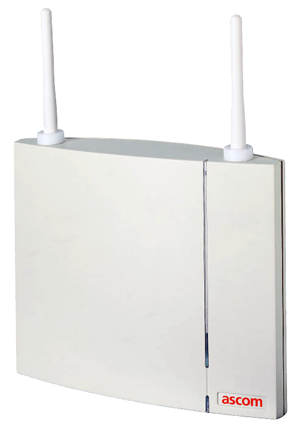

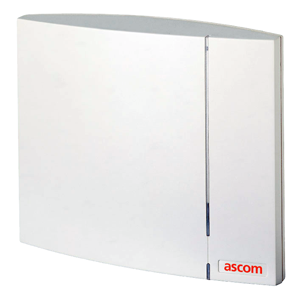

| • Тип антенн DECT | встроенные | внешние |
| • Разъем линии данных | RJ45 | |
| • Разъем подключения антенны | – | MCX⁄F |
| Электропитание | ||
| • Варианты питания | фантомное дистанционное локальное |
|
| • Напряжение питания, В | 21 … 56 (DC) | |
| • Потребляемая мощность, Вт | 2 | |
| Физические характеристики | ||
| • Габаритные размеры (без антенн), мм | 165 × 200 × 56 | |
| • Высота антенны, мм | – | 107 |
| • Вес, г | 470 | 496 |
| • Материал корпуса | ABS | |
| Условия окружающей среды | ||
| • Рабочая температура, °C | −10 … +55 | |
| • Температура хранения, °C | −40 … +70 | |
| • Рабочая относительная влажность, % | 15 … 90, без образования конденсата | |
| • Относительная влажность при хранении, % | 5 … 95, без образования конденсата | |
| Соответствие евростандартам | ||
| • Соответствие директивам EU | 73/23/EEC(LVD), 89/336/EEC, 92/31/EEC(EMC), 1999/5/EEC(R&TTE) |
|
| • Радио стандарты | EN301406:2001, EN300444:2001 | |
| • Стандарт безопасности | EN60950-1:2001 class III | |
| • Электромагнитная совместимость | EN301 489-6:2002 | |
БС IP-DECT
Базовые станции IP-DECT подключаются к сети LAN/WAN посредством стандартного интерфейса Ethernet 100BaseT. Питание БС может осуществляться с использованием "Power over Ethernet" (IEEE 802.3af) или через сетевой адаптер от сети 230 VAC.
БС IP-DECT работают в 8-ми канальном режиме.
| Модель ⁄ Характеристики | ||
|---|---|---|
| Интерфейсы | ||
| • Тип антенн DECT | встроенные | внешние |
| • Линия Ethernet | 10⁄100baseT | |
| • Разъем линии Ethernet | RJ45 | |
| • Разъем подключения блока питания | RJ45 | |
| • Разъем подключения антенны | – | MCX⁄F |
| Voice over IP | ||
| • H.323 | Версия 4. H.225, H.235, H.245 | |
| • H.450 | H.450.1, H.450.2, H.450.3, H.450.4, H.450.6, H.450.7, H.450.8, H.450.9 |
|
| • SIP | RFC1889, RFC2327, RFC2396, RFC2617, RFC2782, RFC2833, RFC2976, RFC3261, RFC3262, RFC3263, RFC3264, RFC3265, RFC3311, RFC3325, RFC3326, RFC3420, RFC3515, RFC3555, RFC3680, RFC3842, RFC3891, RFC3892 draft-ietf-sip-privacy draft-levy-sip-diversion |
|
| • Голосовые кодеки | G.711 A-law⁄µ-law (64kbps) G.723.1 (5.3 kbps) G.729A и AB (8 kbps) G.726 (32 kbps) |
|
| Электропитание | ||
| • Варианты питания | PoE, IEEE 802.3af локальное |
|
| • Напряжение питания, В | 21 … 56 (DC) | |
| • Потребляемая мощность, Вт | 5 | |
| Физические характеристики | ||
| • Материал корпуса | ABS | |
| • Габаритные размеры (без антенн), мм | 165 × 200 × 56 | |
| • Высота антенны, мм | – | 107 |
| • Вес, г | 450 | |
| Условия окружающей среды | ||
| • Рабочая температура, °C | −10 … +55 | |
| • Температура хранения, °C | −40 … +70 | |
| • Рабочая относительная влажность, % | 15 … 90, без образования конденсата | |
| • Относительная влажность при хранении, % | 5 … 95, без образования конденсата | |
| • Устойчивость к электромагнитному полю, В⁄м | 3 (EN61000-4-3) | |
| • Устойчивость к электростатическому разряду, кВ | 4, контакт 8, воздушный зазор (EN61000-4-2) |
|
| Соответствие евростандартам | ||
| • Директивы EU | 1999/5/EC (R&TTE) | |
| • Безопасность | EN60950-1 | |
| • Радиоизлучение | EN301406, TBR22 | |
| • Электромагнитная совместимость | EN301489-6 | |
