Alarm Management
Система рассылки аварийных сообщений
Микросотовая система "Ascom IP-DECT" может оснащаться подсистемой рассылки аварийных сообщений (Alarm Management). Эта подсистема позволяет контролировать состояние физических объектов, информировать обслуживающий персонал о произошедших изменениях и передавать соответствующие команды на оборудование контроля и управления.
В качестве физических объектов могут выступать промышленные узлы и агрегаты, объекты контролируемого доступа и любые другие объекты, оборудованные датчиками состояния. Также, возможен прием тревожных сообщений от рабочего персонала, экипированного беспроводными терминалами DECT.
Тревожный сигнал генерируется в следующих случаях:
- сработал датчик изменения состояния объекта;
- нажата тревожная кнопка на DECT терминале;
- сработал датчик движения терминала DECT;
- выдернут сигнальный шнур терминала DECT (Pull Cord).
Тревожный сигнал поступает на сервер Elise3, где классифицируется и обрабатывается программным обеспечением UCM. UCM генерирует аварийное сообщение, определяет его приоритет и кодовую маркировку, после чего производит попытку доставки сформированного сообщения группе уполномоченных абонентов системы "Ascom IP-DECT" в соответствии с алгоритмом, определяемым административными настройками UCM.
Алгоритм оповещения может требовать подтверждения абонентом факта приема тревожного сообщения, а также предоставить ему выбор возможных вариантов реагирования на аварийную ситуацию. Выбор абонента будет протранслирован на управляющее аварийным агрегатом устройство в виде соответствующего сигнала управления. Также, алгоритм реагирования на внештатную ситуацию может не требовать каких-либо действий уполномоченного абонента – все необходимые команды будут отданы программой UCM в автоматическом режиме.
В состав подсистемы рассылки аварийных сообщений может входить сервер аварийных сообщений (ALARM сервер), выполняющий следующие функции:
- регистрация возникновения аварийных событий, протоколирование развития инцидентов;
- подключение сетевых консолей операторов с ПО визуального контроля аварийных ситуаций;
- сопряжение с системами определения местоположения абонентов, видео регистрации и т.п.

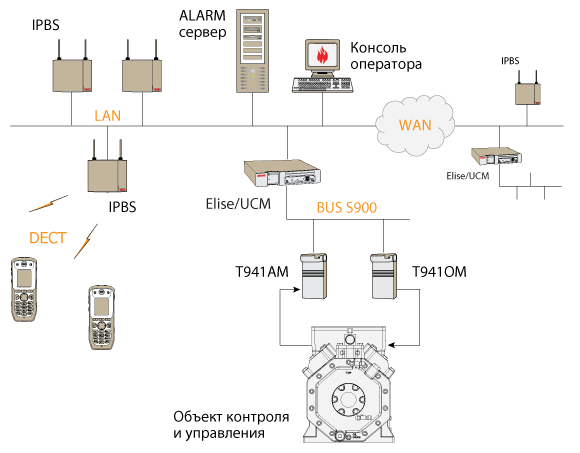

Съем информации с датчиков контроля состояния физического объекта производится с помощью модулей T941AM, имеющих 32 канала мониторинга каждый. Выдача команд на устройство управления физическим объектом производится модулями T941OM, имеющими по 16 независимых каналов управления каждый. Модули T941AM и T941OM подключаются к серверу Elise3 по шине S900. На одной шине S900, длинной до 3 км, может работать до 32 модулей.
Состав оборудования
В состав оборудования системы рассылки аварийных сообщений входят следующие аппаратные и программные компоненты:
- базовое оборудование системы "Ascom IP-DECT" (БС DECT, контроллеры DECT);
- блоки ввода⁄вывода T941AM и T941OM;
- сервер Elise3 c базовой лицензией UCM (FE3-C1ALCBAS или FE3-C1ALEBAS) и следующими активными модульными лицензиями:
- Basic Alarm Manager (FE3-C1ALEBAM);
- Activity logging (FE3-C1ALCSS или FE3-C1ALEAL);
- Open Access Protocol (FE3-C1ALCOAP или FE3-C1ALEOAP);
- мобильные DECT терминалы Ascom d62⁄d81 исполнений Messenger и Protector;
- сервер аварийных сообщений (ALARM сервер).
